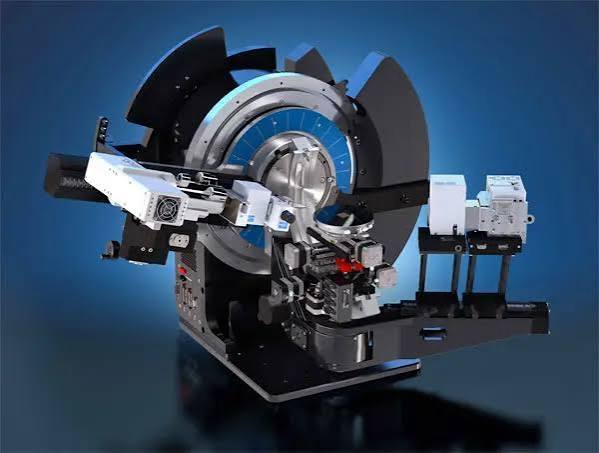

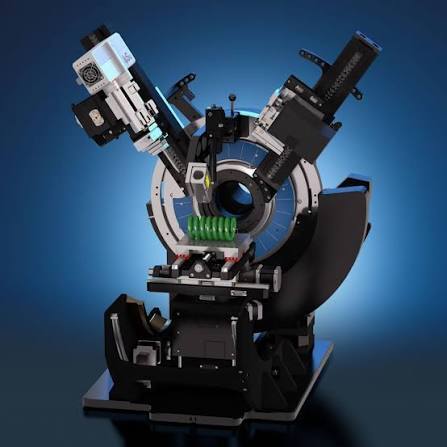

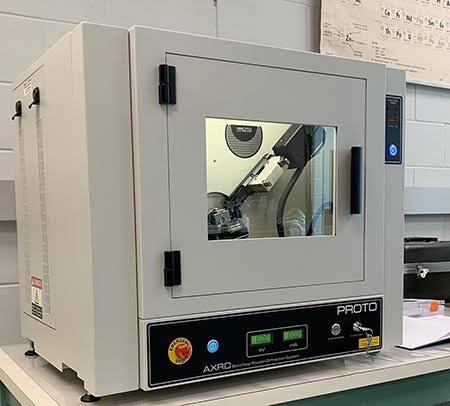

دستگاه پراش پرتو ایکس (XRD)

X-Ray Diffraction Analyzer (XRD)

معرفی دستگاه XRD

دستگاه پراش پرتو ایکس (XRD - X-Ray Diffraction) یکی از مهم‌ترین تجهیزات آنالیز ساختاری مواد است که برای شناسایی فازهای کریستالی، ساختار بلوری، ترکیب کانی‌ها و ویژگی‌های کریستالوگرافی مواد مورد استفاده قرار می‌گیرد.

این تکنیک بر اساس پراش پرتو ایکس توسط صفحات اتمی مواد کریستالی عمل می‌کند و اطلاعات دقیقی درباره نوع فازهای موجود، درصد نسبی آن‌ها، اندازه کریستالیت‌ها و پارامترهای شبکه بلوری ارائه می‌دهد.

XRD در صنایع مختلف از جمله معدن و زمین‌شناسی، سیمان، سرامیک، فلزات، داروسازی، مواد پیشرفته، نانوفناوری و تحقیقات دانشگاهی کاربرد گسترده‌ای دارد.

افزودن به سبد خرید
  • مشخصات محصول
  • عملکرد
  • کاربردها
  • مزایا
  • تجهیزات جانبی
نام دستگاهX-Ray Diffraction Analyzer (XRD)
منبع پرتو ایکسCu، Co یا Mo Target (بسته به کاربرد)
محدوده زاویه‌ای اندازه‌گیریمعمولاً 2θ از حدود 5 تا 90 درجه یا بیشتر
نوع آنالیزشناسایی فاز، تحلیل ساختار بلوری، آنالیز کمی
آشکارسازScintillation Detector، PSD Detector، Hybrid Detector
نوع نمونه‌هاپودر، جامد، فلزات، سرامیک، کانی، پوشش و فیلم نازک
دقت زاویه‌ایدر محدوده هزارم درجه (بسته به مدل)
روش اندازه‌گیریBragg-Brentano، Grazing Incidence (GIXRD)، Thin Film XRD
خروجی نتایجالگوی پراش، شناسایی فازها، پارامتر شبکه، اندازه کریستالیت
نرم‌افزار تحلیلنرم‌افزارهای تخصصی Search Match و Rietveld Refinement

در دستگاه XRD، پرتو ایکس تولید شده توسط منبع اشعه ایکس به نمونه تابانده می‌شود. هنگامی که این پرتو به صفحات منظم اتمی در ساختار بلوری نمونه برخورد می‌کند، پدیده پراش رخ می‌دهد.

شدت و زاویه پراش ثبت‌شده توسط آشکارساز، یک الگوی پراش (Diffraction Pattern) ایجاد می‌کند که مانند اثر انگشت هر ماده، برای شناسایی ساختار بلوری آن استفاده می‌شود.

تحلیل الگوی پراش با استفاده از نرم‌افزارهای تخصصی امکان تعیین موارد زیر را فراهم می‌کند:

  • شناسایی فازهای کریستالی موجود در نمونه
  • تعیین ساختار و پارامترهای شبکه بلوری
  • اندازه کریستالیت‌ها
  • درصد فازهای مختلف مواد
  • بررسی تغییرات ساختاری ناشی از فرآیندهای حرارتی یا شیمیایی



1- صنایع معدنی و زمین‌شناسی

  • شناسایی کانی‌ها و ترکیبات معدنی
  • بررسی سنگ‌ها و خاک‌ها
  • تعیین فازهای کریستالی مواد معدنی

2- صنایع سیمان و مصالح ساختمانی

  • کنترل کیفیت سیمان و مواد اولیه
  • بررسی فازهای کلینکر
  • مطالعه فرآیندهای هیدراتاسیون

3- صنایع فلزی و متالورژی

  • بررسی فازهای فلزی و آلیاژها
  • مطالعه تغییرات ساختاری پس از عملیات حرارتی
  • بررسی خوردگی و تشکیل فازهای جدید

4- صنایع دارویی و شیمیایی

  • شناسایی ساختار کریستالی مواد دارویی
  • بررسی پلی‌مورفیسم ترکیبات دارویی
  • کنترل کیفیت مواد اولیه

5- نانوفناوری و مواد پیشرفته

  • تعیین ساختار نانوذرات
  • بررسی مواد کامپوزیتی و سرامیک‌های پیشرفته
  • اندازه‌گیری اندازه کریستالیت‌ها

6- تحقیقات دانشگاهی و آزمایشگاهی

  • مطالعات شیمی، فیزیک، مهندسی مواد و علوم زمین



✅ روش غیرمخرب (Non-Destructive)
امکان آنالیز نمونه بدون تخریب ساختار آن.

✅ شناسایی دقیق فازهای کریستالی
قابلیت تشخیص مواد بر اساس الگوی پراش اختصاصی.

✅ نیاز کم به آماده‌سازی نمونه
بسیاری از نمونه‌ها پس از آماده‌سازی ساده قابل اندازه‌گیری هستند.

✅ دقت و تکرارپذیری بالا
ارائه نتایج دقیق برای کنترل کیفیت و تحقیقات.

✅ قابلیت آنالیز مواد مختلف
قابل استفاده برای پودرها، جامدات، پوشش‌ها و فیلم‌های نازک.

✅ امکان آنالیز کمی و کیفی
تعیین نوع و مقدار نسبی فازهای موجود در نمونه

تجهیزات جانبی و قابلیت‌های قابل افزودن

  • High Temperature Chamber:
    بررسی تغییرات ساختاری مواد در دماهای بالا
  • GIXRD Module:
    آنالیز لایه‌های نازک و پوشش‌ها
  • Sample Spinner:
    افزایش دقت اندازه‌گیری نمونه‌های پودری
  • Capillary System:
    آنالیز نمونه‌های بسیار کم یا حساس
  • Rietveld Analysis Software:
    تحلیل کمی دقیق فازها و ساختار بلوری
