دستگاه پراش پرتو ایکس تک‌بلور

Single Crystal X-Ray Diffraction (SC-XRD)

معرفی دستگاه Single Crystal XRD

دستگاه پراش پرتو ایکس تک‌بلور (Single Crystal X-Ray Diffraction - SC-XRD) یکی از پیشرفته‌ترین روش‌های آنالیز ساختاری مواد است که برای تعیین ساختار سه‌بعدی دقیق بلورها در مقیاس اتمی مورد استفاده قرار می‌گیرد.

برخلاف XRD پودری که اطلاعات کلی از فازهای کریستالی ارائه می‌دهد، در Single Crystal XRD یک بلور منفرد با کیفیت بالا مورد بررسی قرار گرفته و موقعیت دقیق اتم‌ها، طول پیوندها، زوایای پیوندی، گروه فضایی و ساختار کامل کریستالی تعیین می‌شود.

این تکنیک یکی از دقیق‌ترین روش‌ها برای مطالعه ساختار مواد در حوزه‌های شیمی، علوم مواد، داروسازی، کانی‌شناسی، نانوفناوری و تحقیقات دانشگاهی محسوب می‌شود.

افزودن به سبد خرید
  • مشخصات محصول
  • عملکرد
  • اطلاعات قابل استخراج
  • کاربردها
  • مزایا
نام دستگاهSingle Crystal X-Ray Diffractometer (SC-XRD)
منبع پرتو ایکسMo Kα، Cu Kα یا Ag Kα
نوع نمونهتک‌بلورهای با کیفیت بالا
اندازه نمونه معمولحدود چند میکرون تا چند صد میکرون
سیستم حرکت نمونهگونیومتر چهار یا چند محوره (4-circle / κ-goniometer)
آشکارسازCCD، CMOS یا Hybrid Photon Counting Detector
محدوده دمایی اندازه‌گیریدمای محیط تا دماهای پایین با تجهیزات جانبی
رزولوشن داده‌هابسیار بالا در تعیین موقعیت اتم‌ها
نوع آنالیزتعیین ساختار سه‌بعدی بلور و اصلاح ساختار
خروجی نتایجساختار اتمی، پارامتر شبکه، گروه فضایی، پیوندها
نرم‌افزارهای تحلیلOlex2، SHELX، CrysAlis و نرم‌افزارهای کریستالوگرافی

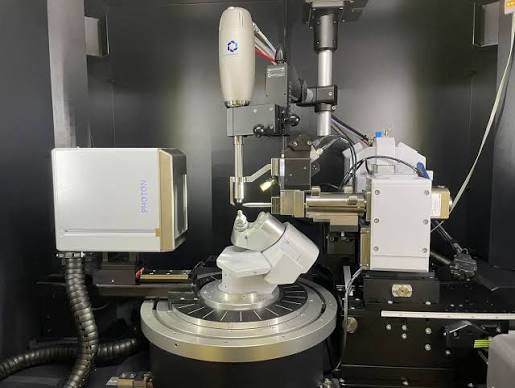

در این دستگاه، یک بلور منفرد کوچک (معمولاً در ابعاد چند میکرون تا چند صد میکرون) روی نگهدارنده مخصوص قرار گرفته و در مسیر پرتو ایکس چرخانده می‌شود.

پرتو ایکس پس از برخورد با صفحات اتمی منظم بلور، دچار پراش شده و الگوی پراش سه‌بعدی توسط آشکارساز ثبت می‌شود.

اطلاعات جمع‌آوری‌شده توسط نرم‌افزارهای تخصصی پردازش شده و ساختار کریستالی کامل نمونه استخراج می‌شود.

مراحل اصلی آنالیز شامل:

  • انتخاب و آماده‌سازی تک‌بلور مناسب
  • تنظیم و نصب بلور روی گونیومتر
  • جمع‌آوری داده‌های پراش در زوایای مختلف
  • تعیین سلول واحد (Unit Cell)
  • حل ساختار کریستالی (Structure Solution)
  • اصلاح و بهینه‌سازی مدل ساختاری (Structure Refinement)



  • تعیین ساختار سه‌بعدی اتم‌ها
  • تعیین گروه فضایی (Space Group)
  • پارامترهای شبکه بلوری
  • طول و زاویه پیوندهای شیمیایی
  • آرایش اتم‌ها در شبکه کریستالی
  • بررسی تقارن بلوری
  • تعیین ساختار مولکول‌های پیچیده

شناسایی پلی‌مورف‌های دارویی

1- صنایع دارویی و شیمیایی

  • تعیین ساختار دقیق ترکیبات آلی و دارویی
  • بررسی پلی‌مورفیسم داروها
  • تأیید ساختار مولکول‌های سنتزشده
  • مطالعه کمپلکس‌های شیمیایی

2- شیمی معدنی و آلی

  • تعیین ساختار ترکیبات جدید
  • بررسی کمپلکس‌های فلزی
  • مطالعه پیوندهای شیمیایی و هندسه مولکولی

3- علوم مواد و نانوفناوری

  • تعیین ساختار مواد جدید
  • بررسی مواد کریستالی پیشرفته
  • مطالعه ترکیبات نیمه‌رسانا و مواد عملکردی

4- زمین‌شناسی و کانی‌شناسی

  • تعیین ساختار دقیق کانی‌ها
  • مطالعه نمونه‌های معدنی کمیاب

5- تحقیقات دانشگاهی و مراکز تحقیقاتی

  • پروژه‌های پیشرفته در شیمی، فیزیک، زیست‌مولکولی و مهندسی مواد

✅ دقیق‌ترین روش تعیین ساختار بلوری
امکان تعیین موقعیت دقیق اتم‌ها در شبکه کریستالی.

✅ ارائه اطلاعات سه‌بعدی ساختار مولکولی
برخلاف XRD پودری، اطلاعات کامل ساختار اتمی ارائه می‌شود.

✅ تعیین دقیق پیوندهای شیمیایی
امکان بررسی طول و زاویه پیوندها.

✅ قابلیت شناسایی ترکیبات جدید
مناسب برای تأیید ساختار مواد سنتزشده جدید.

✅ دقت بسیار بالا در مطالعات کریستالوگرافی
استاندارد طلایی برای تعیین ساختار بلوری ترکیبات پیچیده.

✅ امکان انجام اندازه‌گیری در شرایط مختلف
قابلیت استفاده از تجهیزات جانبی برای دماهای پایین، بالا یا محیط‌های خاص
